Thialf Heerenveen
Schaats Walhalla gemoderniseerd
Ontwerp, verduurzaming en realisatie van alle installaties voor HVAC, vries, sanitaire en brandbeveiligings installaties, inclusief de ijsvloer en waterbehandeling.
Download Project PDF
Nieuwe ijsvloer Thialf overgedragen

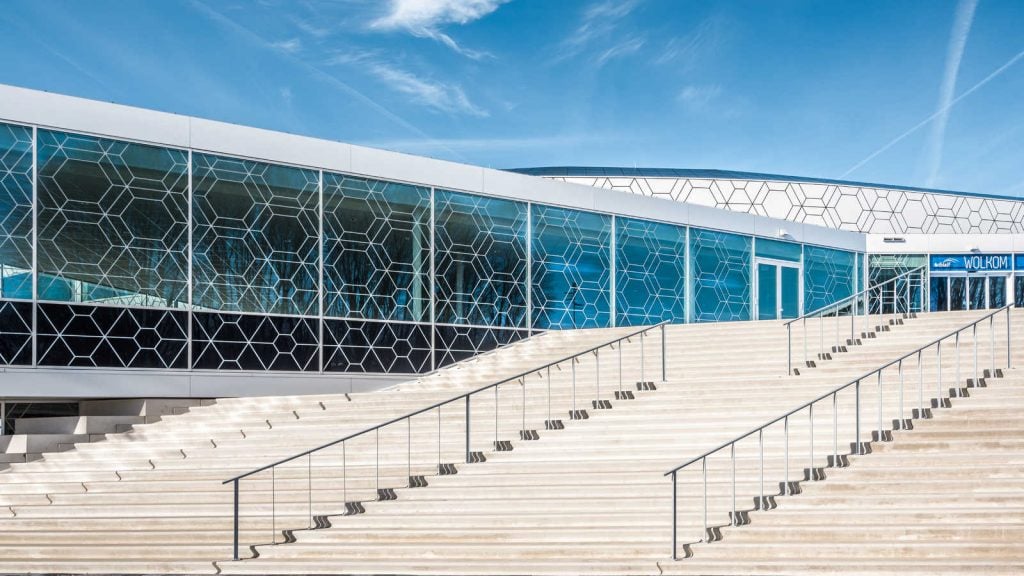

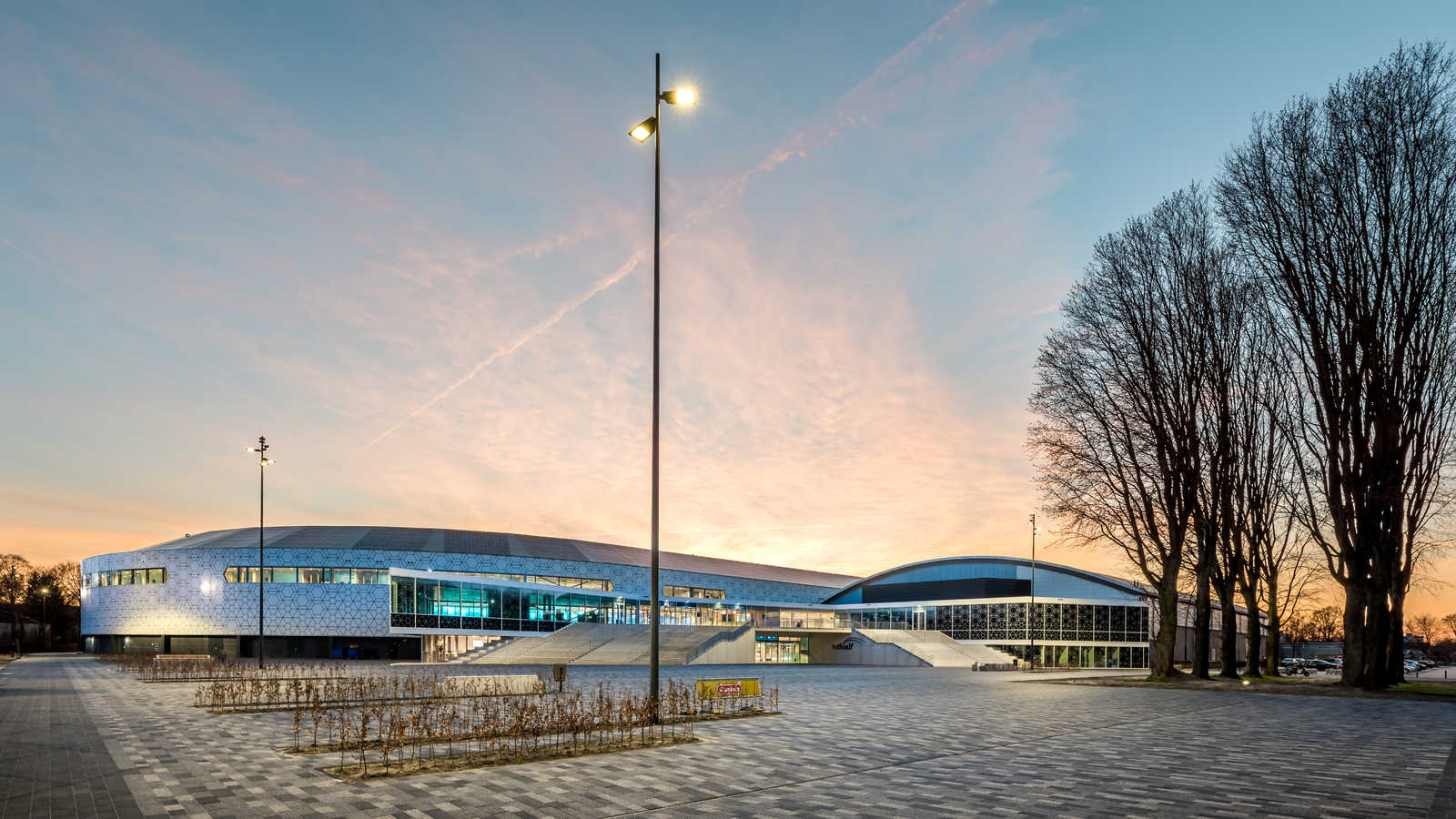

Vrijdag de 13e november 2015 was de grote dag. De wedstrijdbaan van Schaatswalhalla Thialf werd tijdelijk teruggegeven aan Thialf voor een nieuw schaatsseizoen. Van buiten heeft een spectaculaire metamorfose plaatsgevonden, terwijl er van binnen op het eerste gezicht niets is veranderd. Het belangrijkste voor de schaatsers is echter niet of nauwelijks zichtbaar, de nieuwe ijsbaan met nieuwe installaties.
Complete installatie
Warmtebouw heeft, samen met hoofdaannemer Heddes die de bouwkundige werkzaamheden verzorgde, in de afgelopen maanden met een ongelofelijk grote inspanning de complete installatie voor en in de ijsvloer vervangen.
Dit omvat de vriesinstallatie, de waterbehandeling, de luchtbehandeling en de overdracht van de warmte en koude. De oude baan is gedemonteerd en voorzien van nieuwe vloerkoeling, aangevuld met vloerverwarming op het binnenterrein en langs de baan.
Aanleg nieuwe ijsvloer in Thialf Heerenveen (1 minuut)
Prefab
In onze RVS-prefabwerkplaats in Nieuwegein is een knap stukje vakwerk geleverd. Hier werden de verdelers gemaakt waar de vloerslangen op zijn aangesloten.

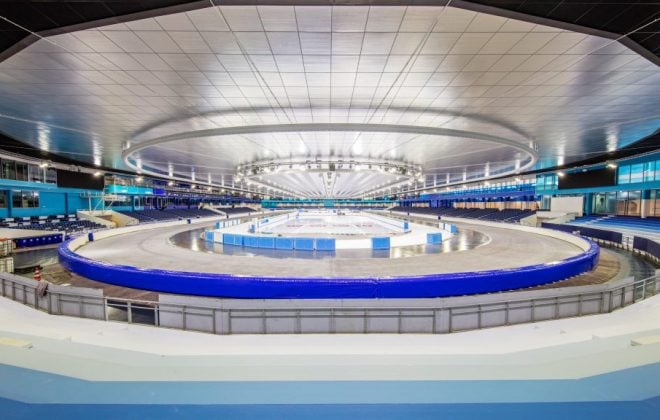

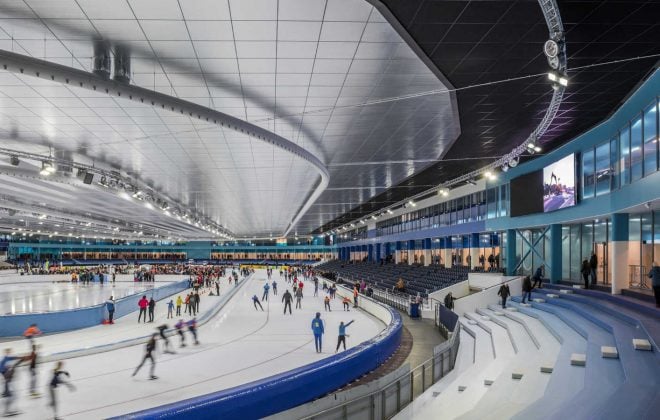

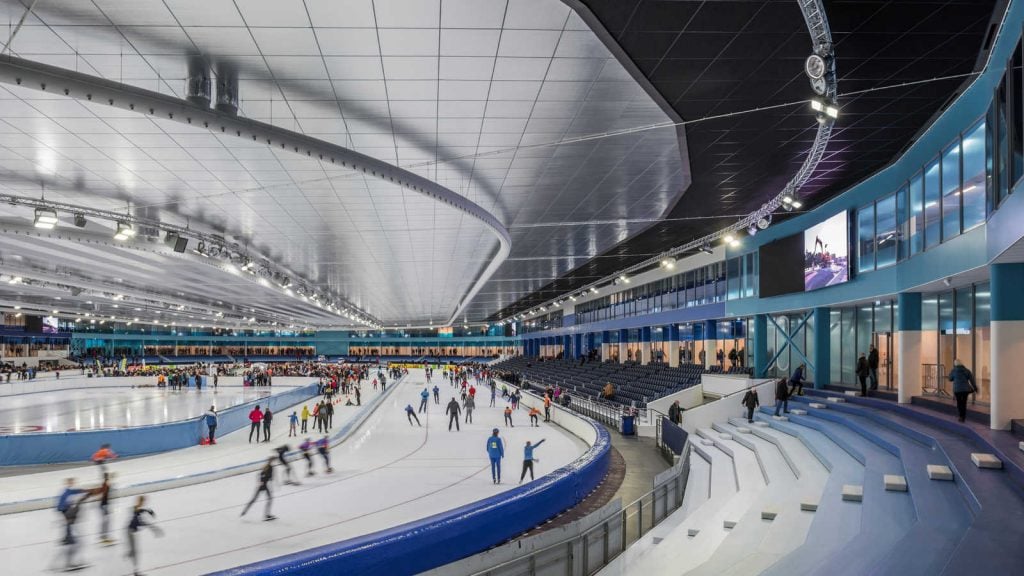

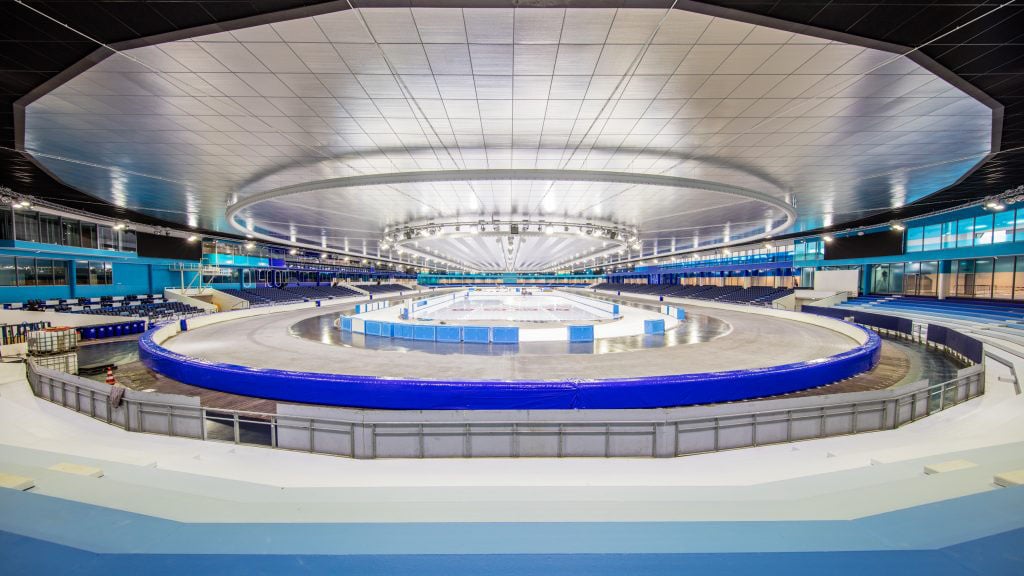

Wedstrijdhal
Nadat was aangetoond dat de installatie goed was aangebracht, in het bijzonder de posities van de slangen, werd de supervlakke vloer gestort en was ons werk verstopt onder een laag beton.

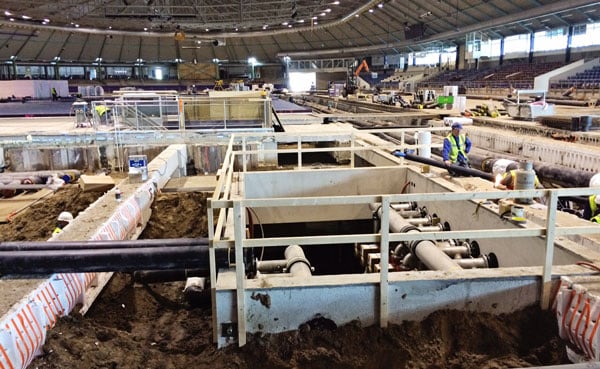

Pompenkamer
Onder de vloer is een aparte pompenkamer gemaakt. Hier wordt de koude die uit de centrale technische ruimte komt, verdeeld over de apart regelbare delen van de ijsvloeren.

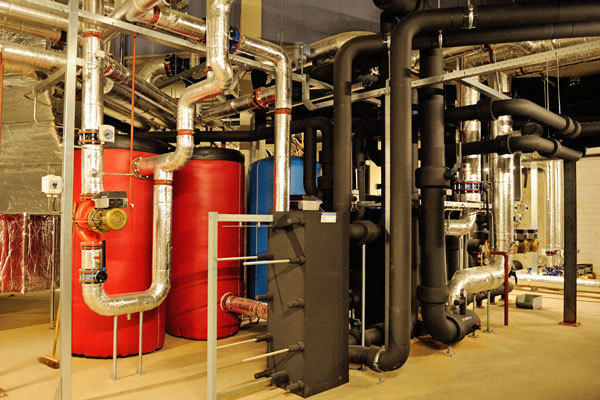

Energiezuinige IJsinstallatie

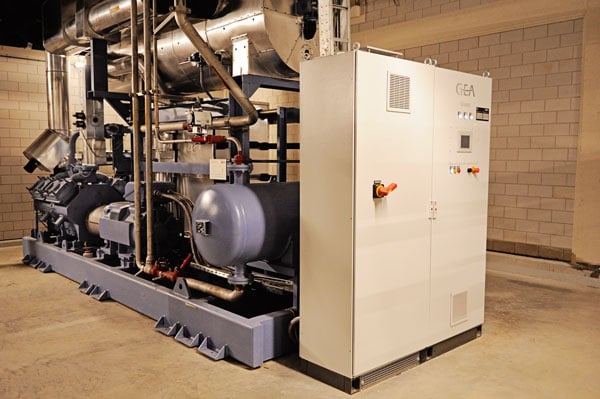

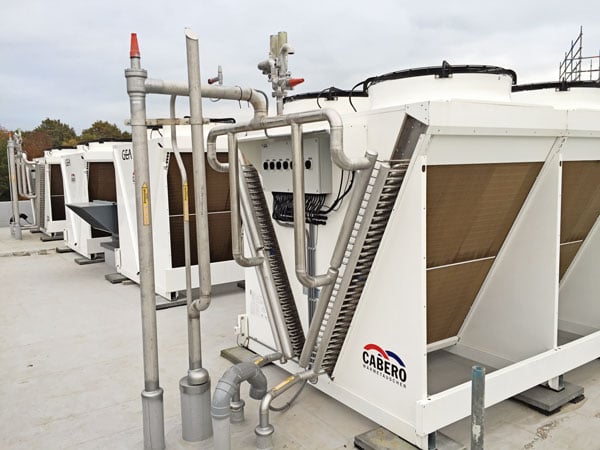

Ook de technische ruimte is compleet vernieuwd. Nieuwe koelmachines die met de gedurfde regeltechniek van Warmtebouw optimaal en energiezuinig kunnen functioneren en niet alleen de ijsbaan koelen, maar tegelijkertijd voor de nodige warmte zorgen.
Stonden er in het oude Thialf ruim twintig c.v.-ketels, nu wordt alle warmte uit de ijsinstallatie benut die samen met een warmtepomp en bodemenergie het kloppend hart van een duurzaam en gasloos Thialf vormen. Door de vernieuwde indeling in de baansegmenten kan de ijsmeester voor elk deel van de baan de optimale ijskwaliteit verzorgen. Rechte stukken, binnen- en buitenbochten, ingaande en uitgaande bochten, shorttrack en de krabbelbaan en de oude ijshockeyhal, alles is apart en optimaal regelbaar, zodat niet meer energie hoeft te worden verbruikt dan strikt nodig is. Er wordt ruim de helft van het oude energieverbruik bespaard!
Luchtbehandeling
Ook de luchthuishouding is aangepakt, met nieuwe luchtbehandelingskasten en luchttoevoer vanuit de installatiegoot om de ijsbaanvloer en, met een tijdelijke voorziening, ook uit het plafond.
Het hele project hebben we teruggebracht tot een 3 minuten-durend filmpje:
Aanleg nieuwe ijsvloer in Thialf Heerenveen (3 minuten)
Download Project PDF
